IRS21856S

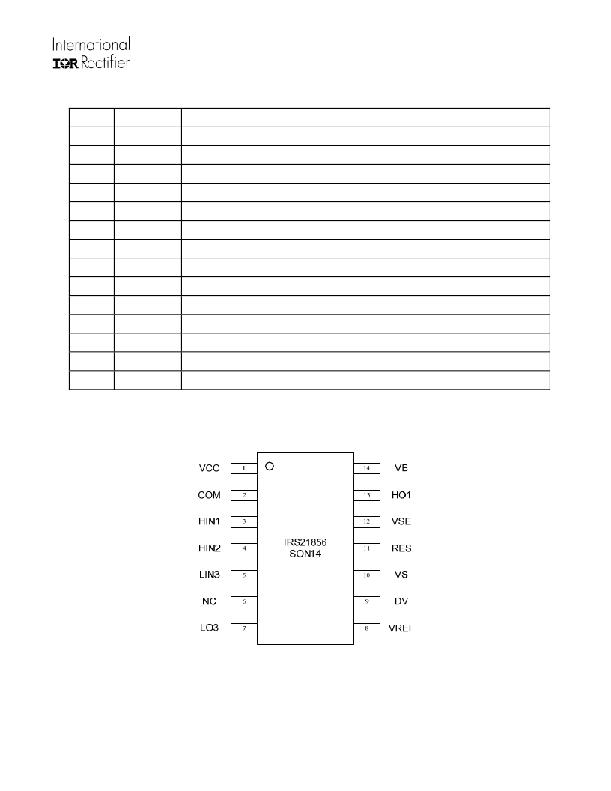

Lead Definitions
PIN#
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Symbol
VCC
COM
HIN1
HIN2
LIN3
NC
LO3
VREF
DV
VS
RES
VSE
HO1
VB
Description
Low side supply voltage
Low side supply return
Logic input for HO1 ramp reference control
Logic input for high side gate driver outputs, in phase
Logic input for low side gate driver output
No Connection
Low side gate driver output
External programmable R/C input for ramp generation
Ramp selection and programmable difference voltage (DV) input
High side gate drive floating supply return
Adjustable current source resistor input
Voltage sense input
High side gate driver output
High side gate drive floating supply
Lead Assignments
www.irf.com
17
? 2008 International Rectifier
